Konstrukcja spódnicy podstawowej



Jak wykonać pomiary krawiecki odsyłam do pomiary krawieckie.

Przeliczenia zrobię wam na moich wymiarach, ale wiadomo, że wymiary podstawowe każdy indywidualnie robi dla siebie :

Wzrost                   ZWo  164 cm

obwód bioder             obt  100 cm

obwód talii              ot    80 cm

długość spódnicy               52 cm

Potrzebujemy arkusz papieru pergamin wielkości 1m na 1,20 cm.

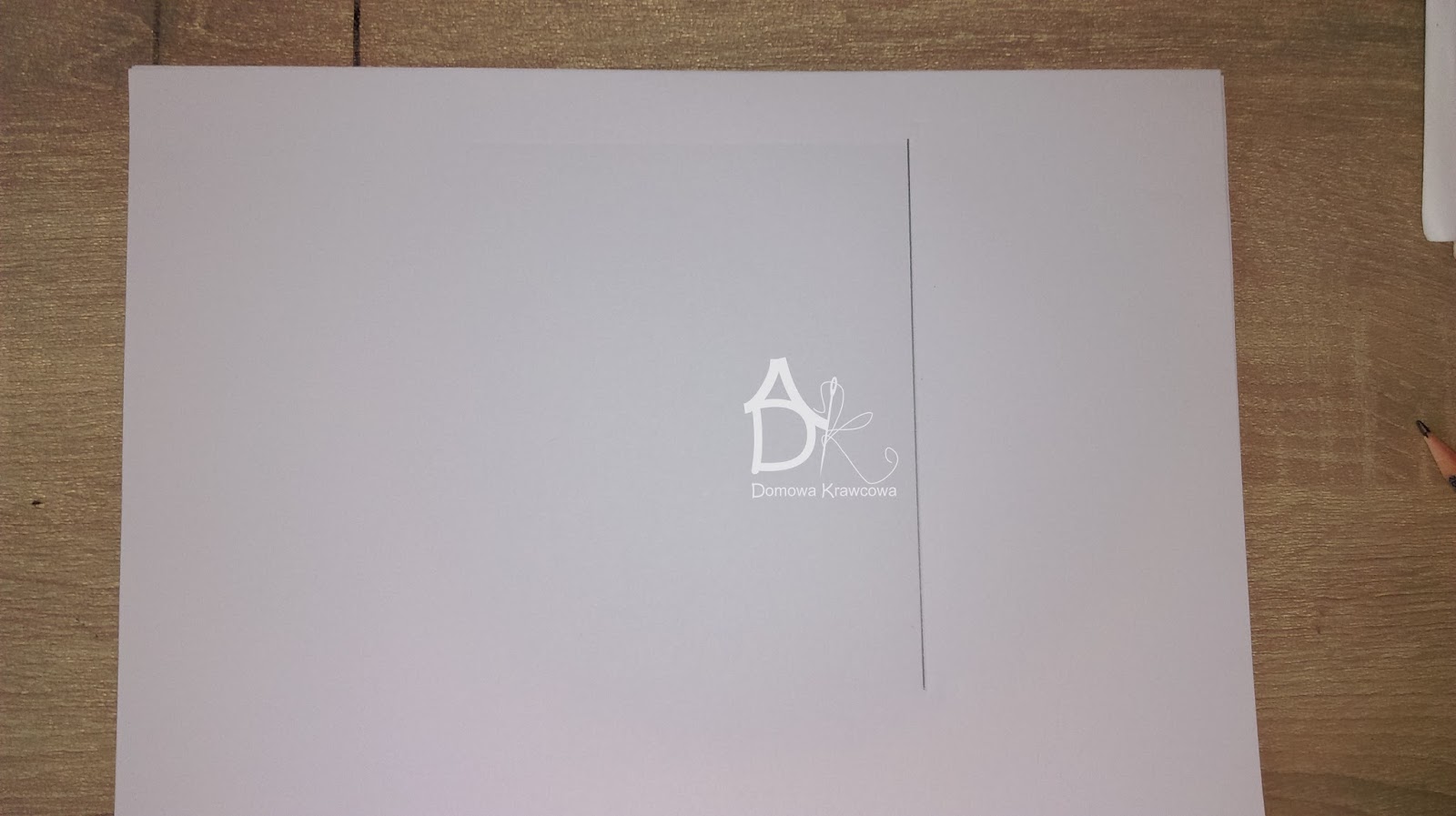

Na arkuszu papieru po prawej stronie wykreślamy linię pionową jest to linia środka tyłu spódnicy.

Od pkt T rysuje prostą prostopadłą, która będzie wyznaczać nam linię talii.

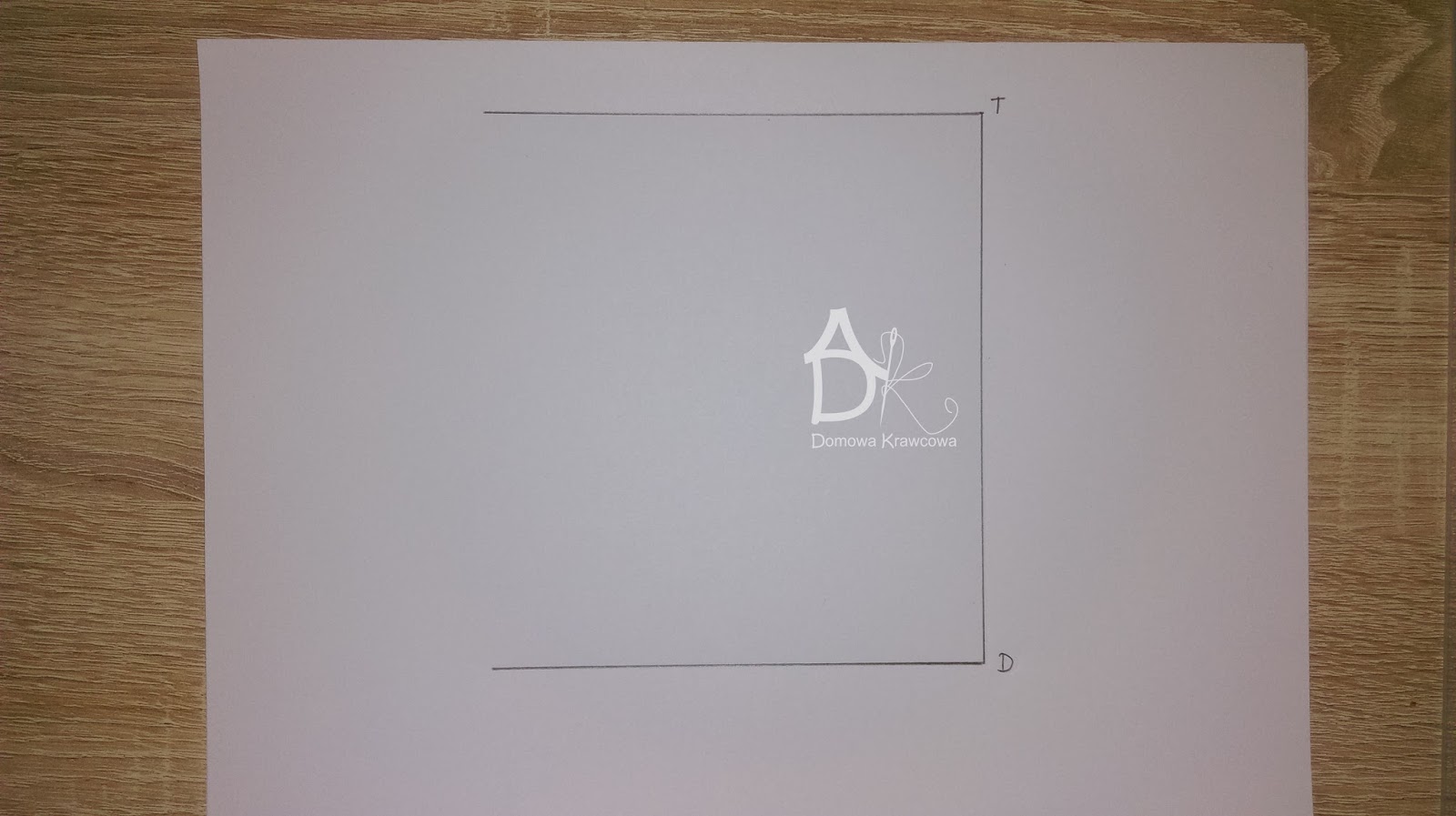

Od pkt T odmierzamy  pionowo w dół długość spódnicy do pkt D czyli TD = 52 cm. Następnie od pkt D wykreślamy prostą prostopadłą do TD jest to nasza linia dołu.

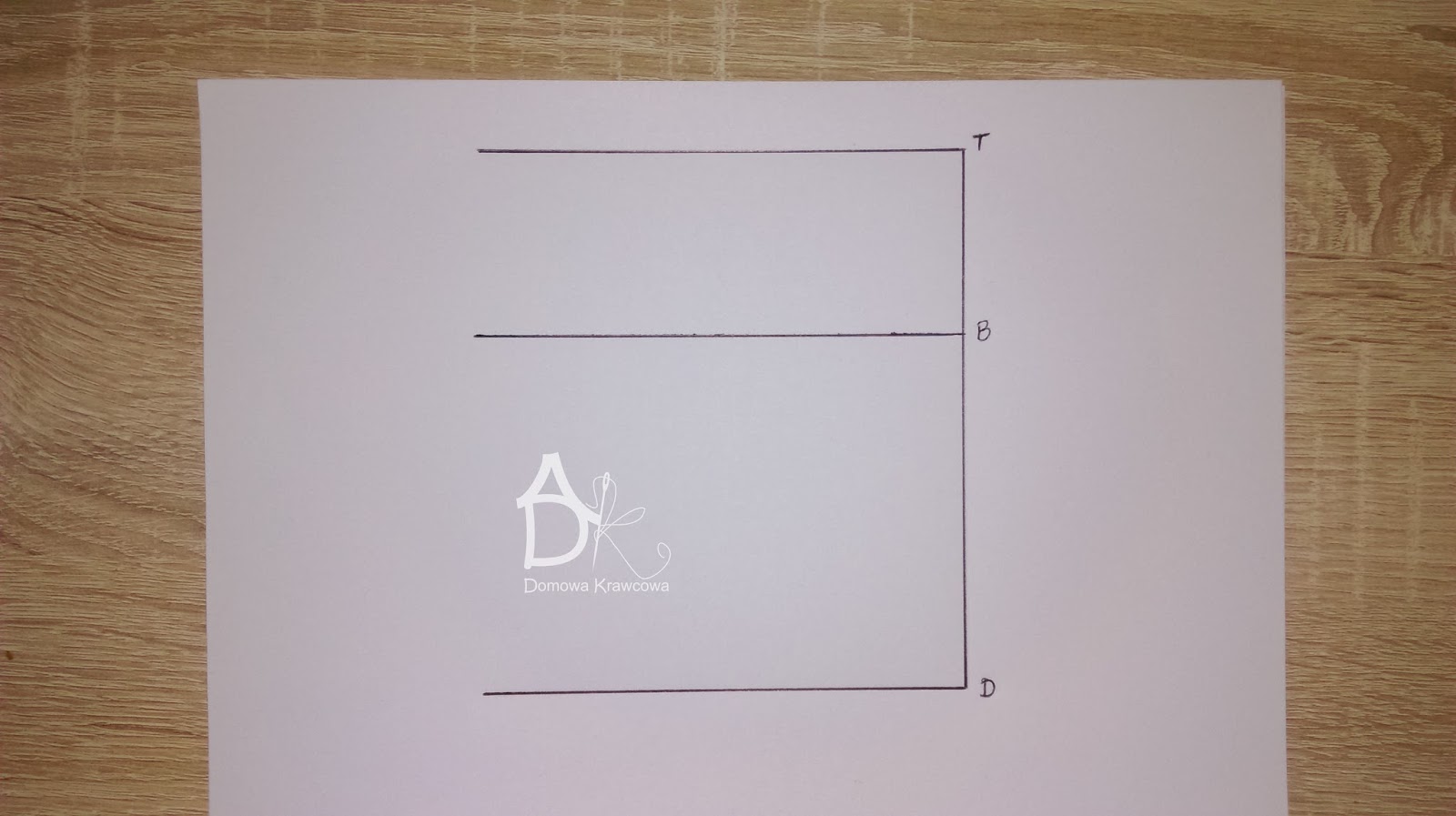

Odmierzamy głębokość bioder TB



                       TB = 1/10 ZWo + 4 cm = 1/10 *164+4= 20,4 cm

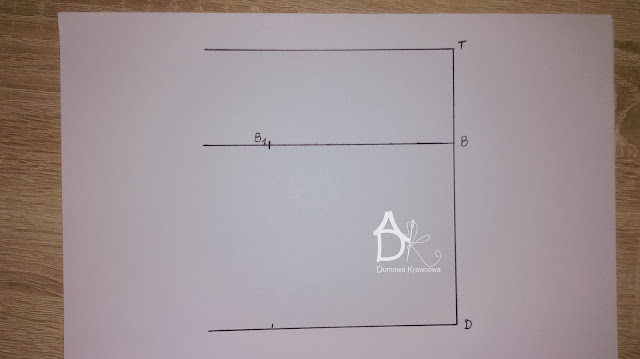

Z pkt B wykreślamy prostą prostopadłą do TD jest to linia bioder .

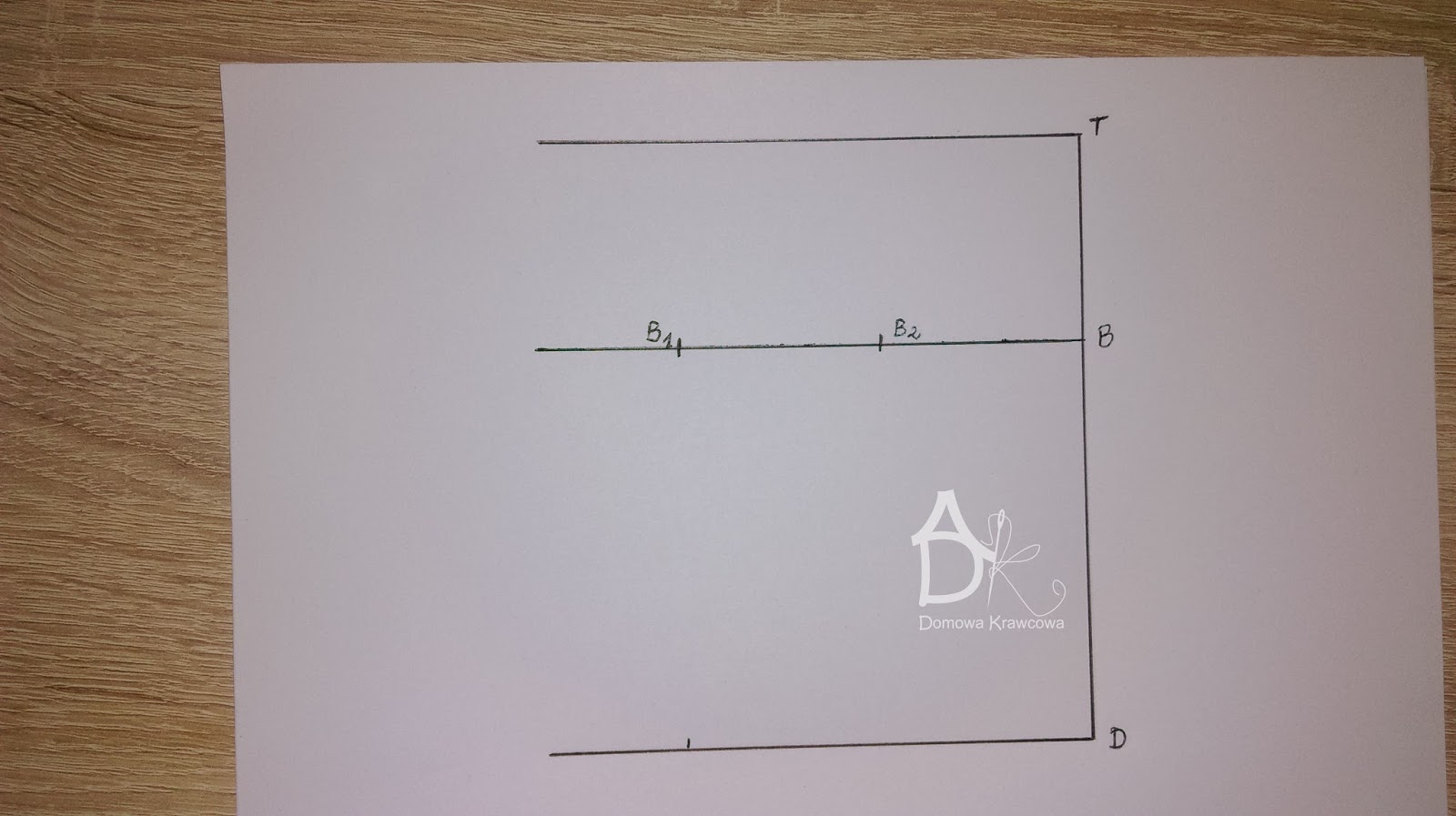

Z pkt B odmierzamy połowę szerokości spódnicy do pkt B1 jest to linia środka przodu

                     BB1= 1/2obt+1cm= 1/2*100+1=51cm

Z pkt B odmierzamy połowę szerokości tyłu do pkt B2 jest to linia boku spódnicy

                     BB2= 1/2BB1=1/2*51= 25,50 cm.

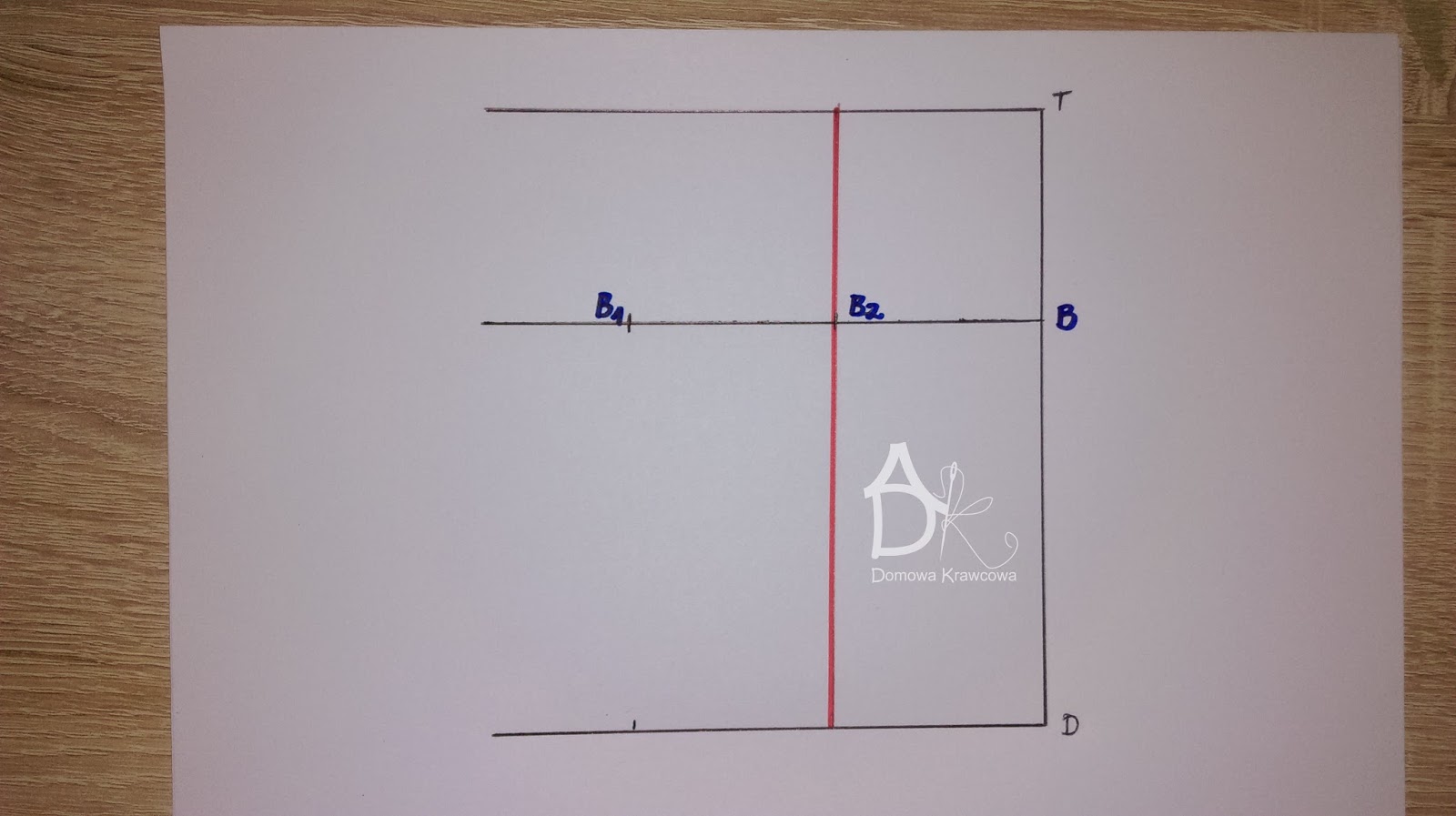

Następnie kreślimy prostą prostopadłą przechodzące przez pkt B2.

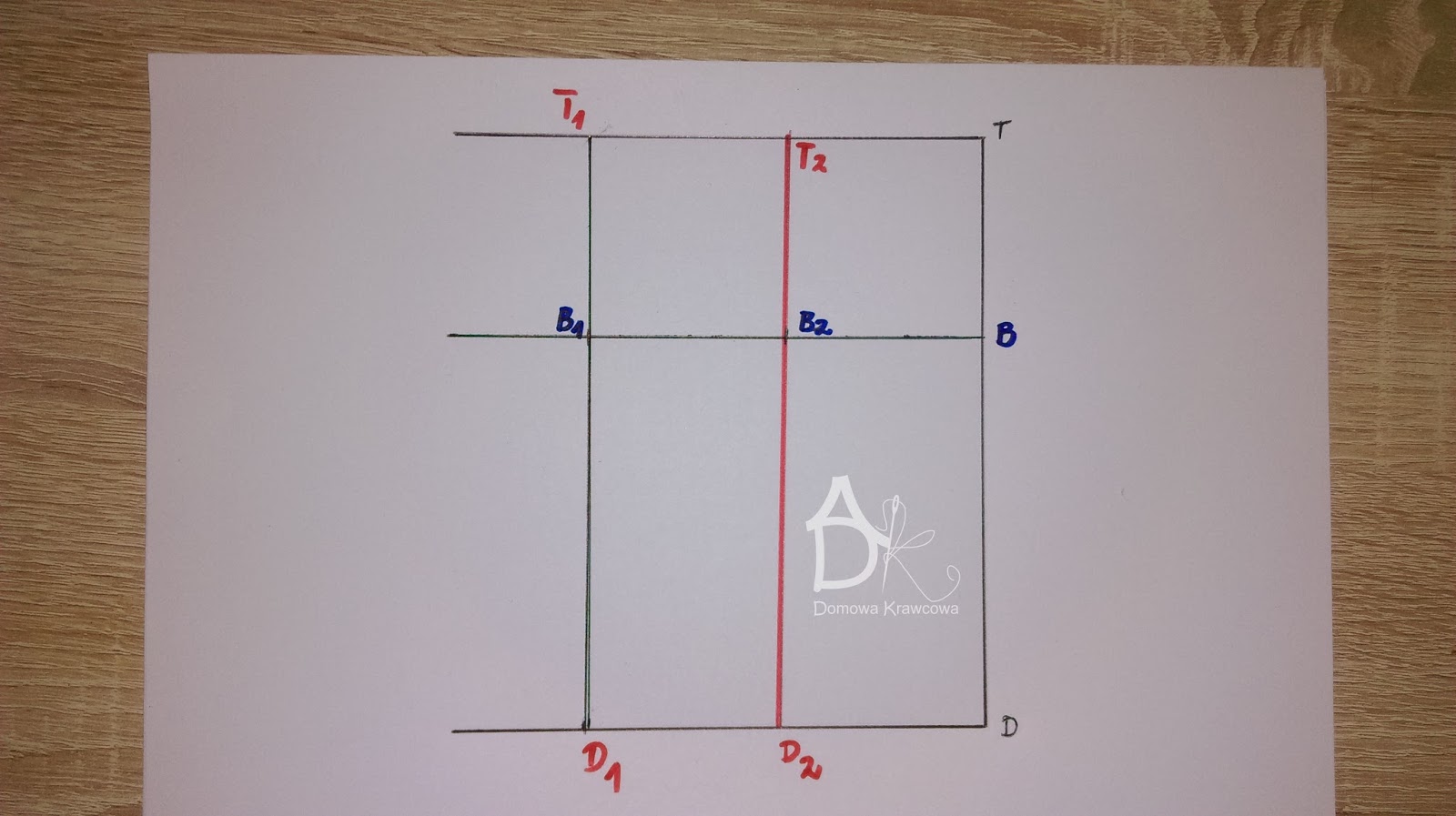

Teraz wykreślamy prostą prostopadłą przechodzącą przez pkt B1.

W tym momencie mamy już zarys naszej spódnicy podstawowej. Mamy połowę przodu spódnicy i połowę tyłu spódnicy.

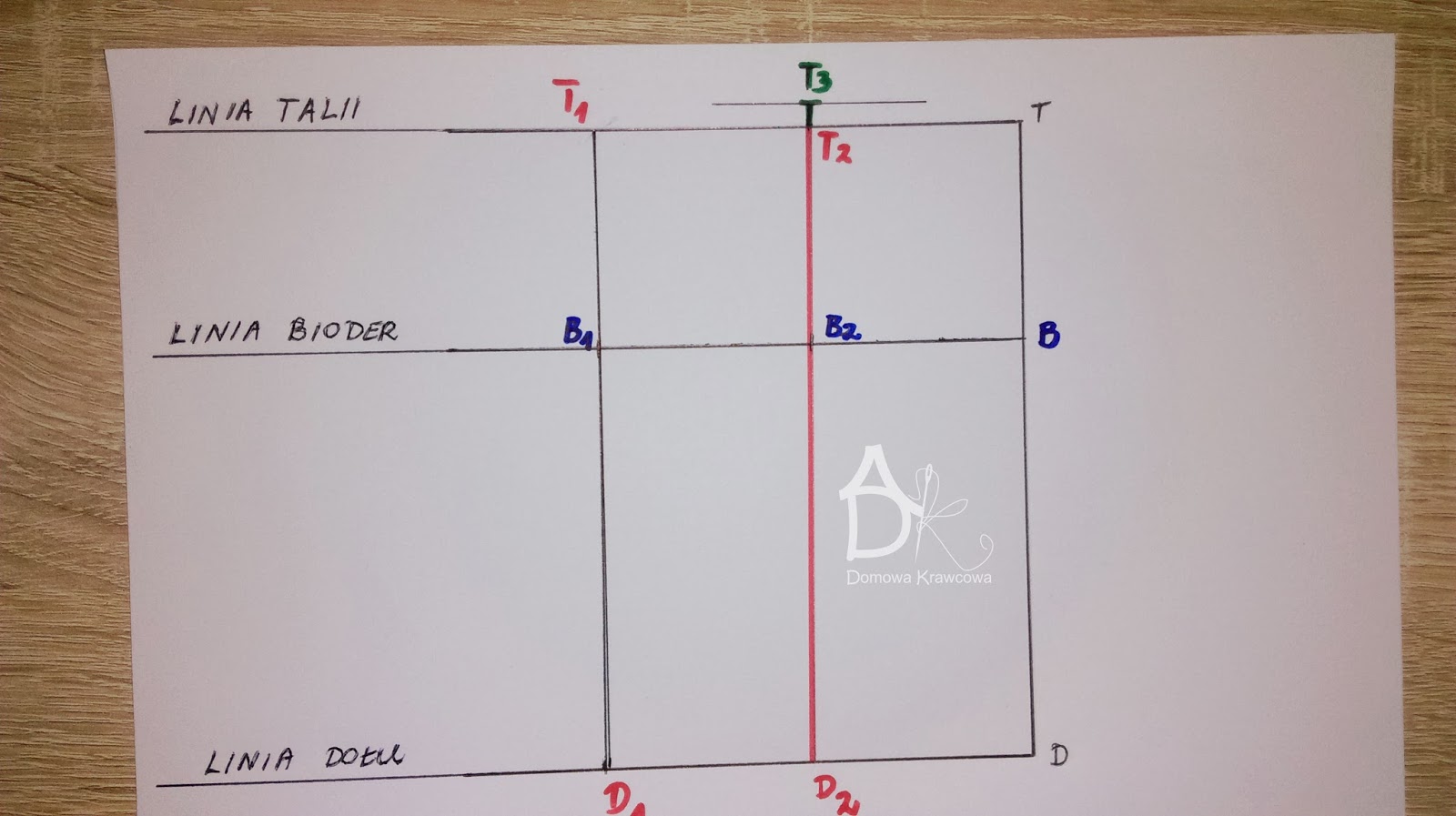

Zaznaczamy podwyższenie boku na linii talii T2T3 = 1cm (jest to stała). Odmierzamy w górę od pkt T2 1cm.

Przez pkt T3 rysujemy równoległą do linii talii.

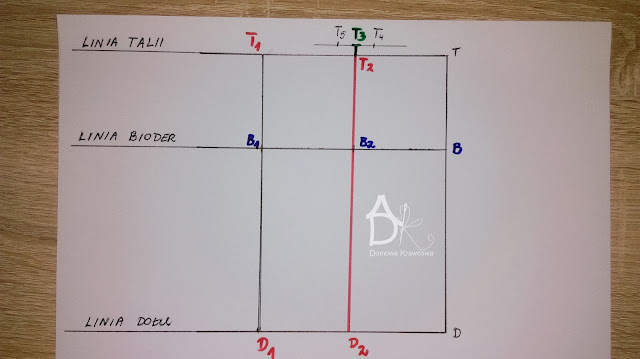

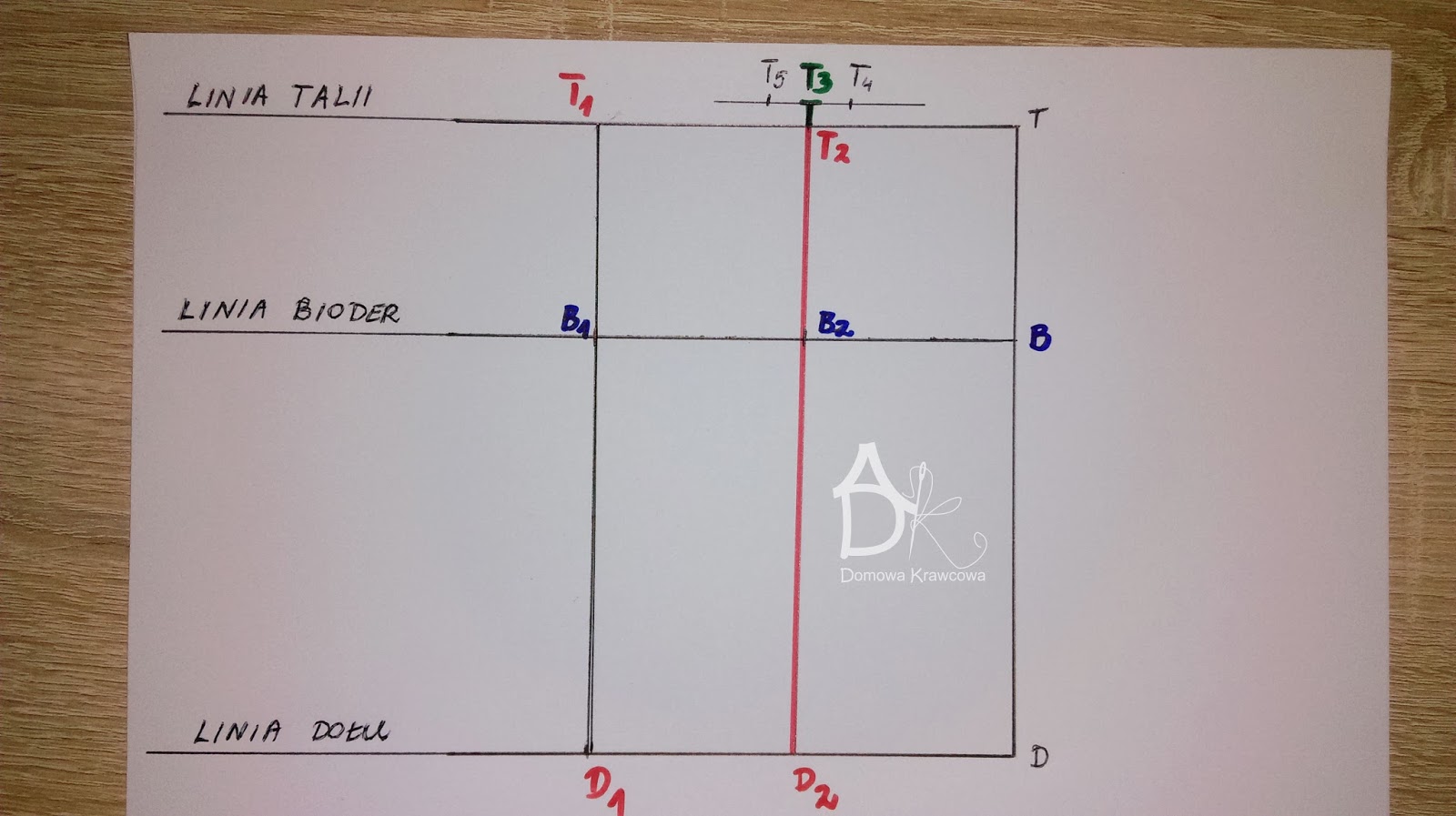

Wyliczymy teraz wielkość wcięcia bocznego T3T4=T3T5

                     T3T4=T3T5= 1/5 (obt-ot)-1,5cm= 1/5(100-80)-1,5cm=2,5cm

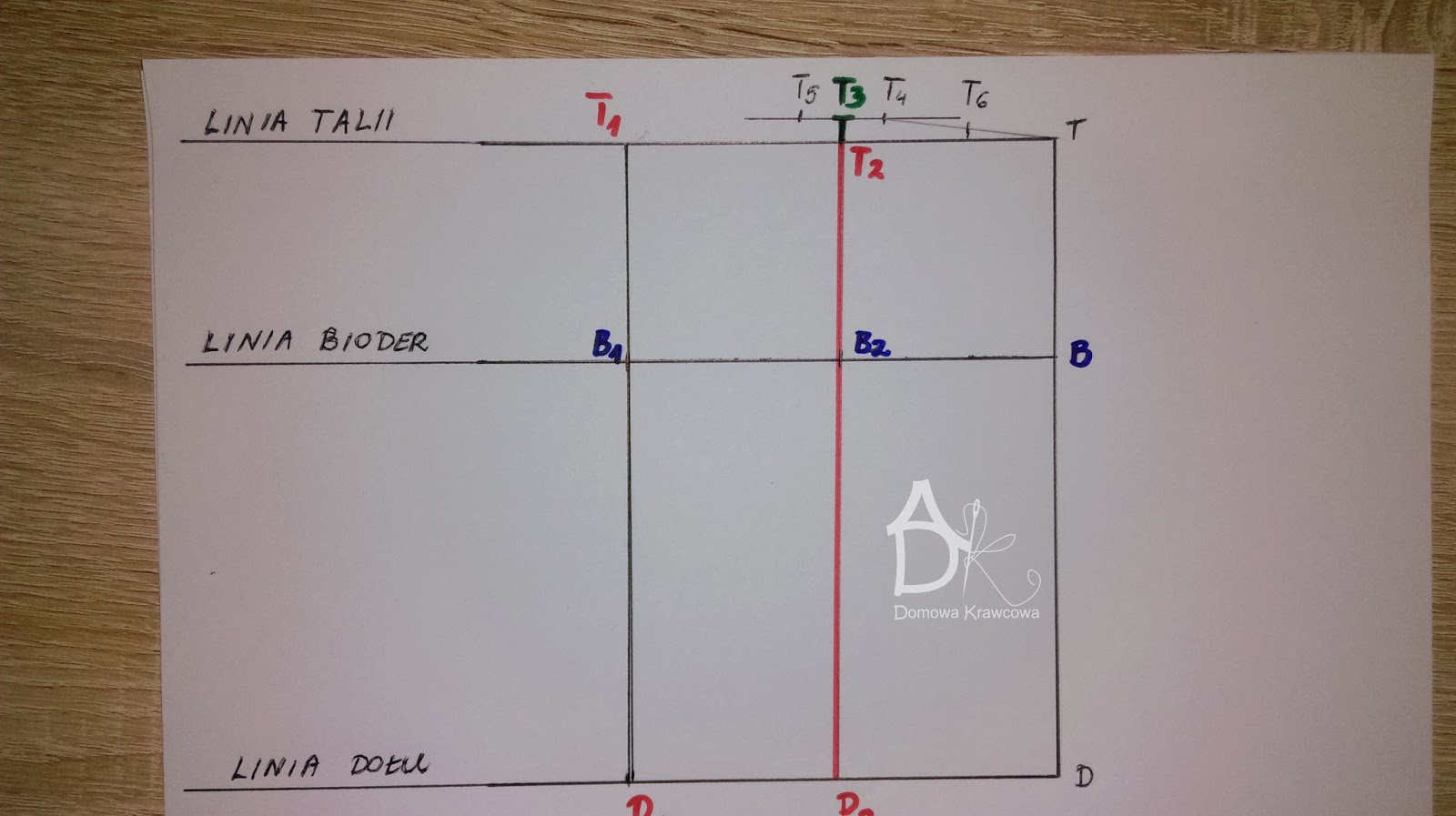

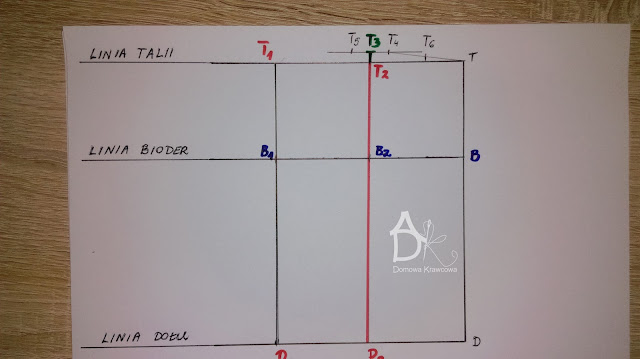

Od pkt T3 odmierzamy w prawo u mnie 2,5cm i w lewo od pkt T3 2,5cm.

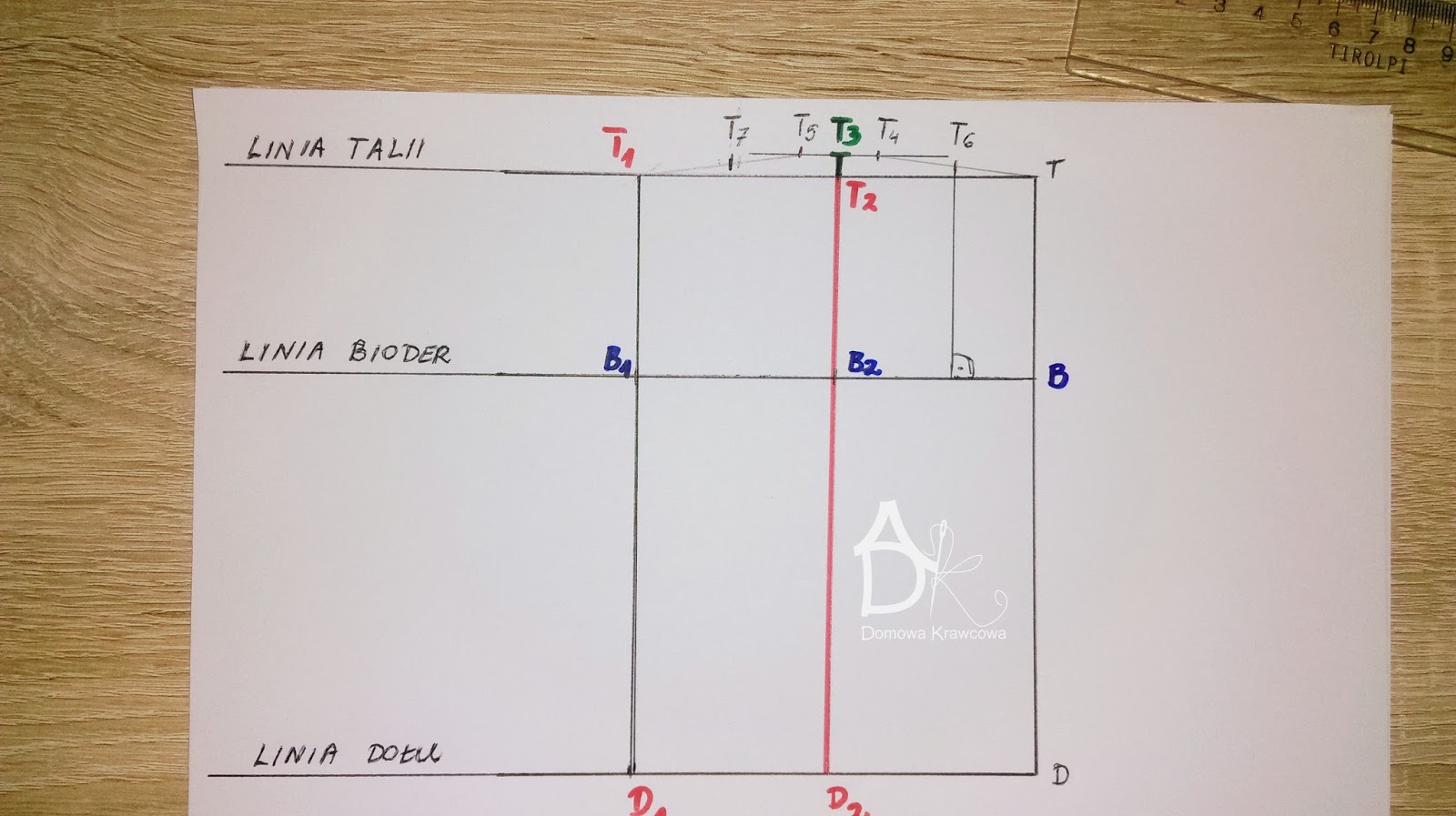

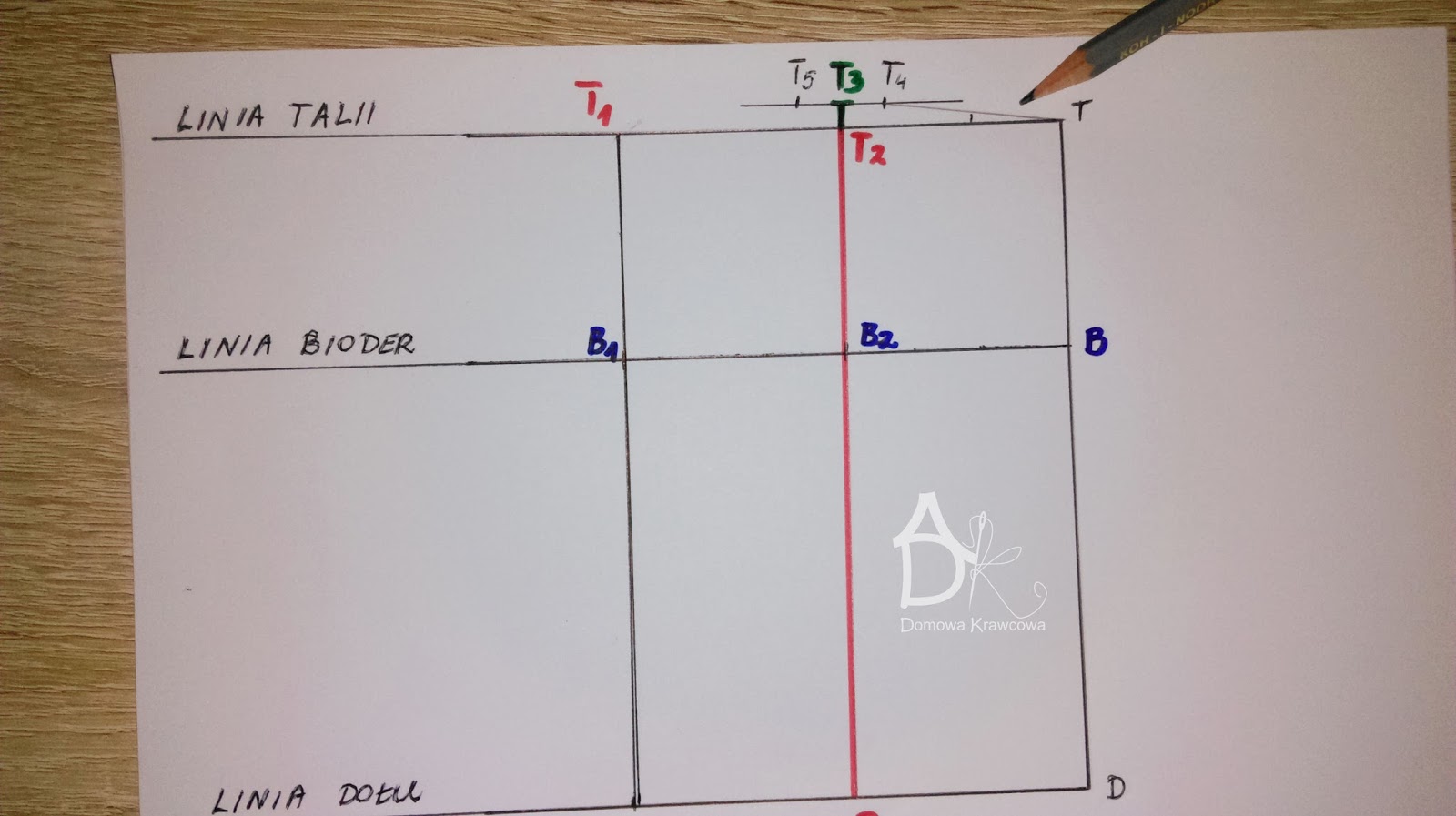

Teraz wyznaczymy linię zaszewki tyłu. Wykreślamy linię prostą łączącą pkt T4 z T.



Mierzymy długość T4T i dzielimy na pół i wyznaczamy pkt T6

TT4=23cm
                     TT6=1/2 TT4= 1/2*23=11,50cm

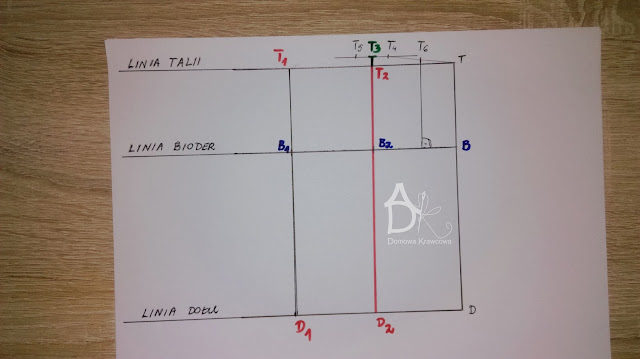

Z pkt T6 wykreślamy prostą prostopadłą do linii bioder.

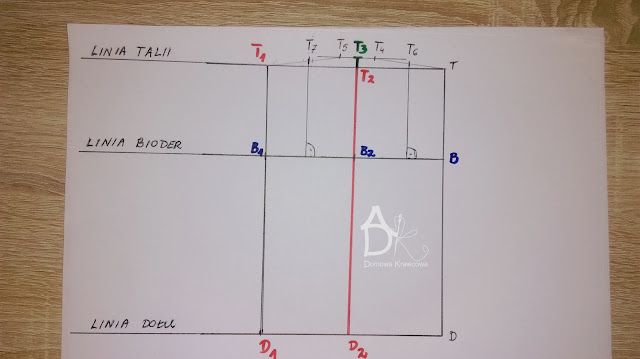

Następnie wyznaczamy linię zaszewki przodu. Wykreślamy prostą od pkt T5 do pkt T1.





Mierzymy odległość T1T5 dzielimy na pół i dodajemy 2cm.

  T1T5=23cm

                     T1T7= 1/2T1T5 + 2,0=1/2*11,5+2=13,5cm

Wyliczoną długość 13,5cm odmierzamy od pkt T1 na prostej T1T5 i powstaje pkt T7

Z pkt T7 wykreślamy prostą prostopadłą do linii bioder.

Teraz wyliczymy szerokość zaszewek -t



    t=(TT4+T5T1)-(1/2ot+1)= ( 23+23)-(1/2*80+1)= 46-(40+1)=46-41=5cm

Czyli do zgubienia w zaszewkach mamy 5cm. Dzielimy ten nadmiar na przednią i tylna zaszewkę.

Przednie zaszewki to 1/3*t =1/3*5= 1,60cm

tylne zaszewki to    2/3*t = 2/3*5=3,40cm    lub 5-1,60=3.40cm

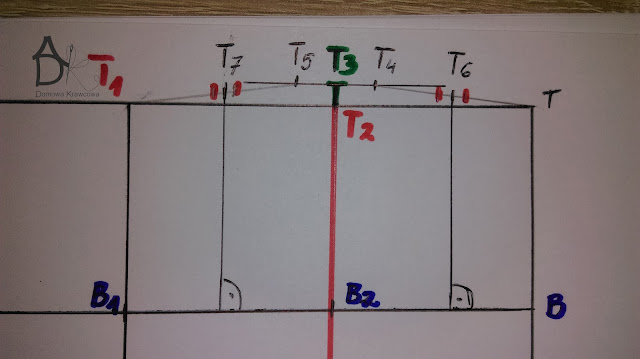

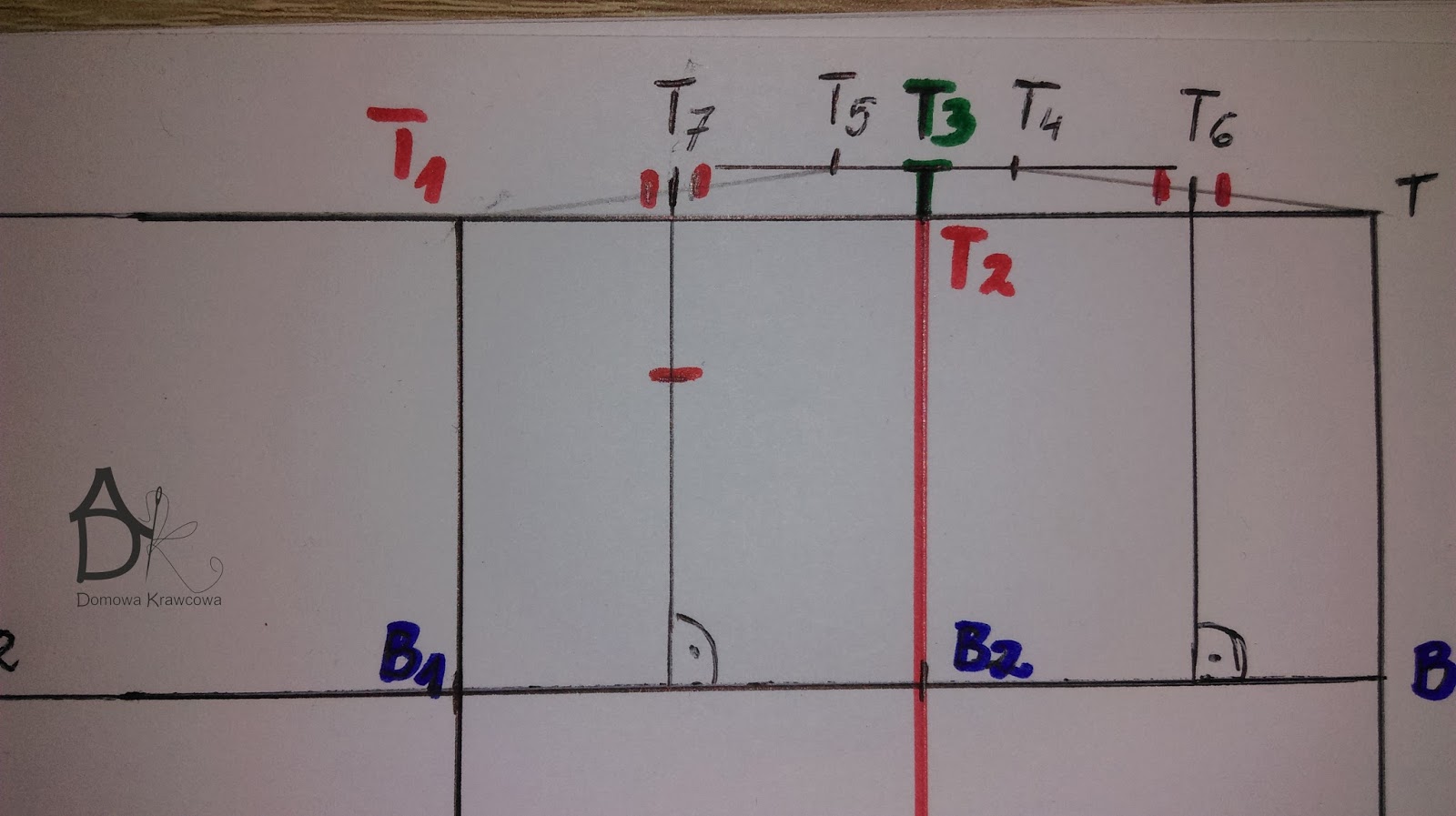

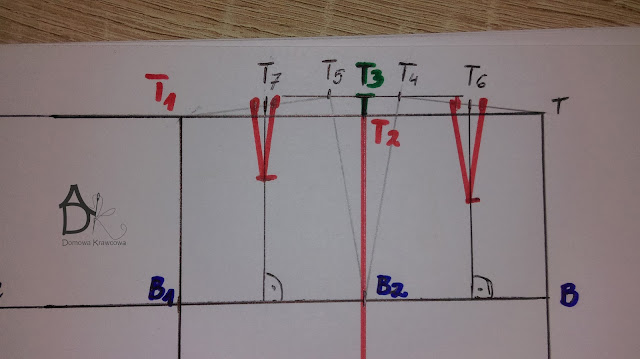

Od pkt T7 w prawo i lewo odmierzamy po 0,8cm razem 1,6cm.

Od pkt T6 w prawo i w lewo odmierzamy po 1,70cm razem 3,40 cm.

Teraz wyliczymy długość zaszewek.

Długość zaszewki tyłu to

                       3/4 TB=3/4*20,40=15,30cm

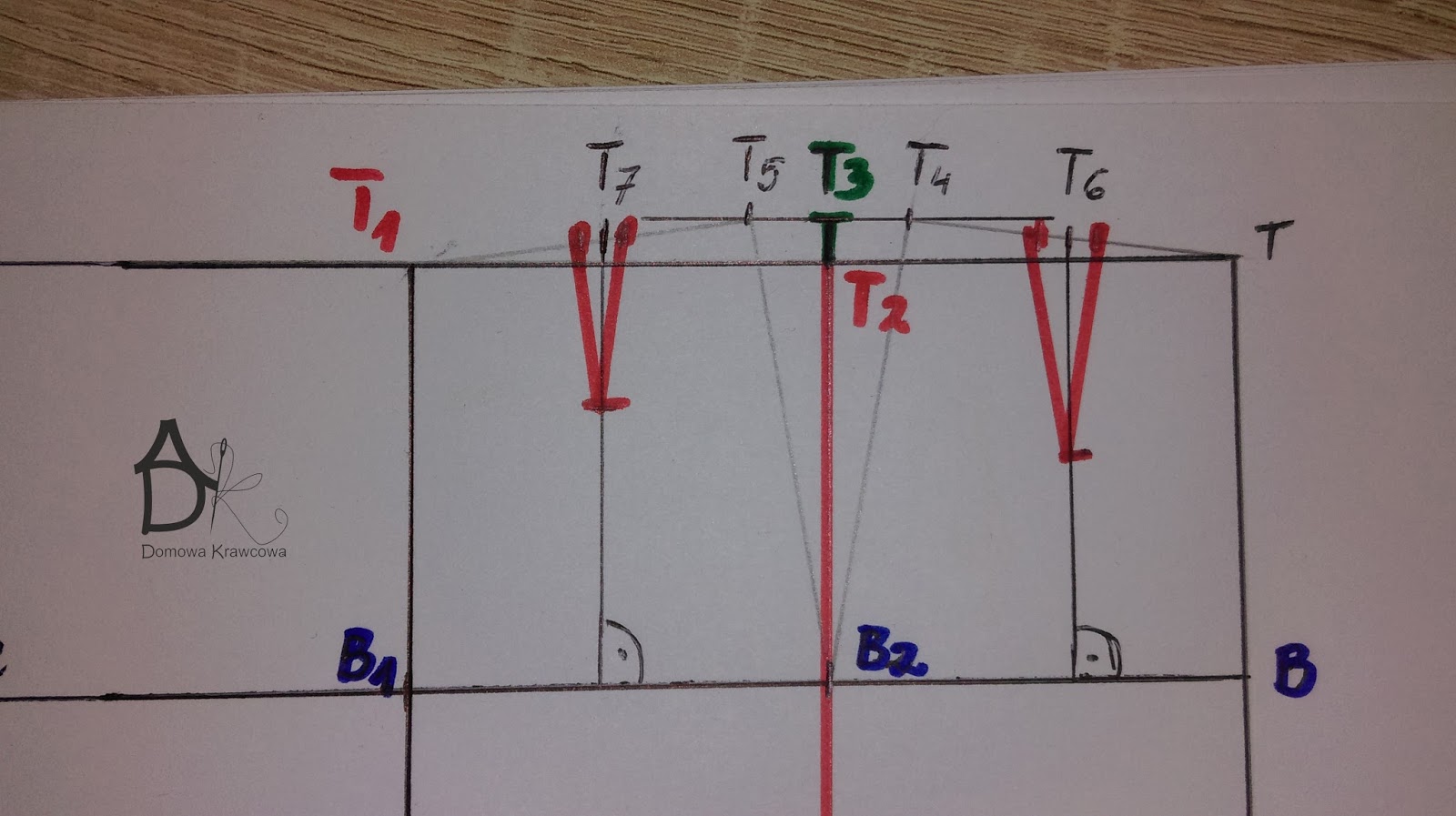

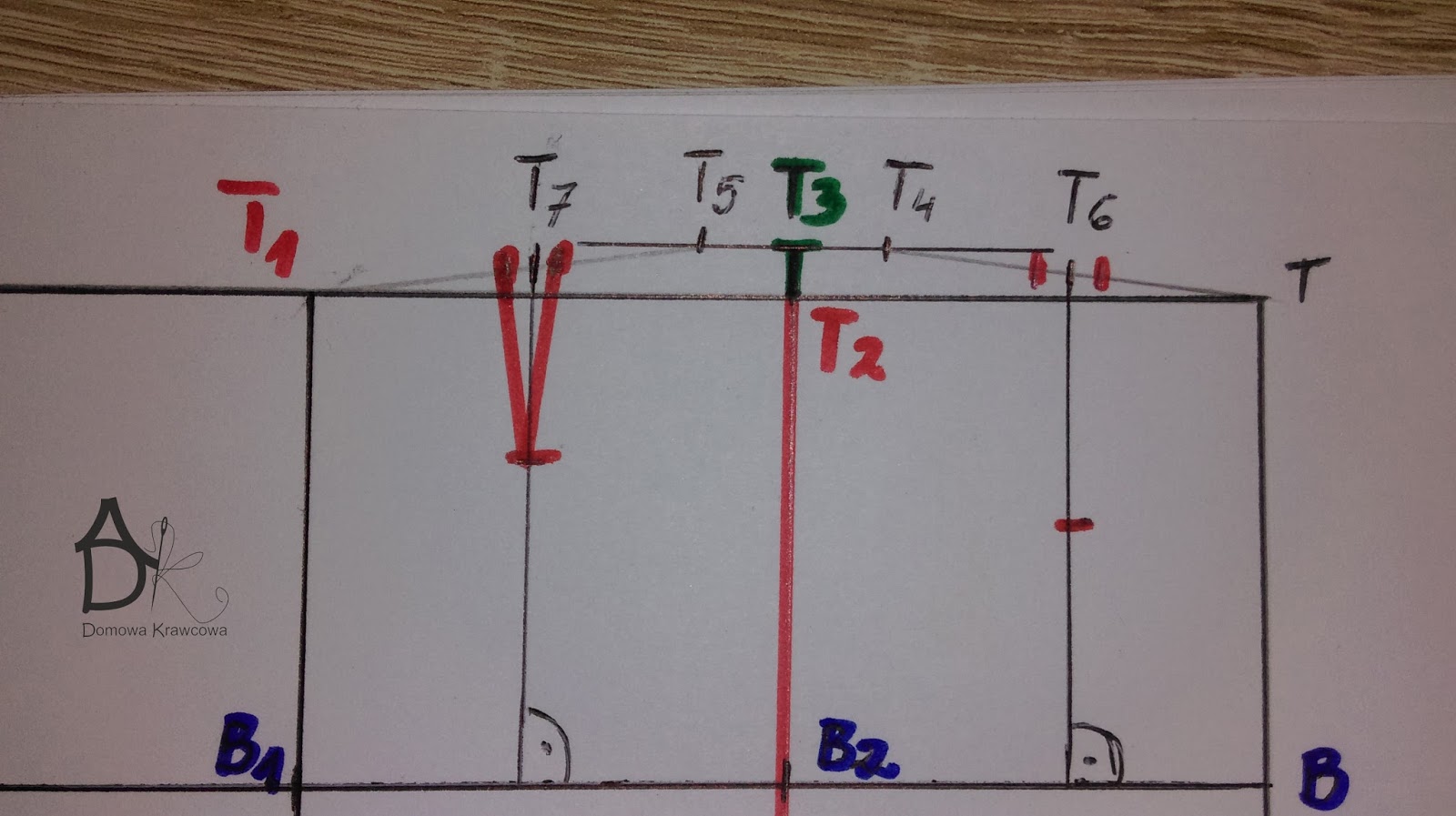

Z pkt T6 na linii pionowej odmierzamy długość 15,30cm i zaznaczamy długość zaszewki.

Wykreślamy zaszewkę.



Długość zaszewki przodu to

                        1/2TB=1/2*20,40=10,20cm

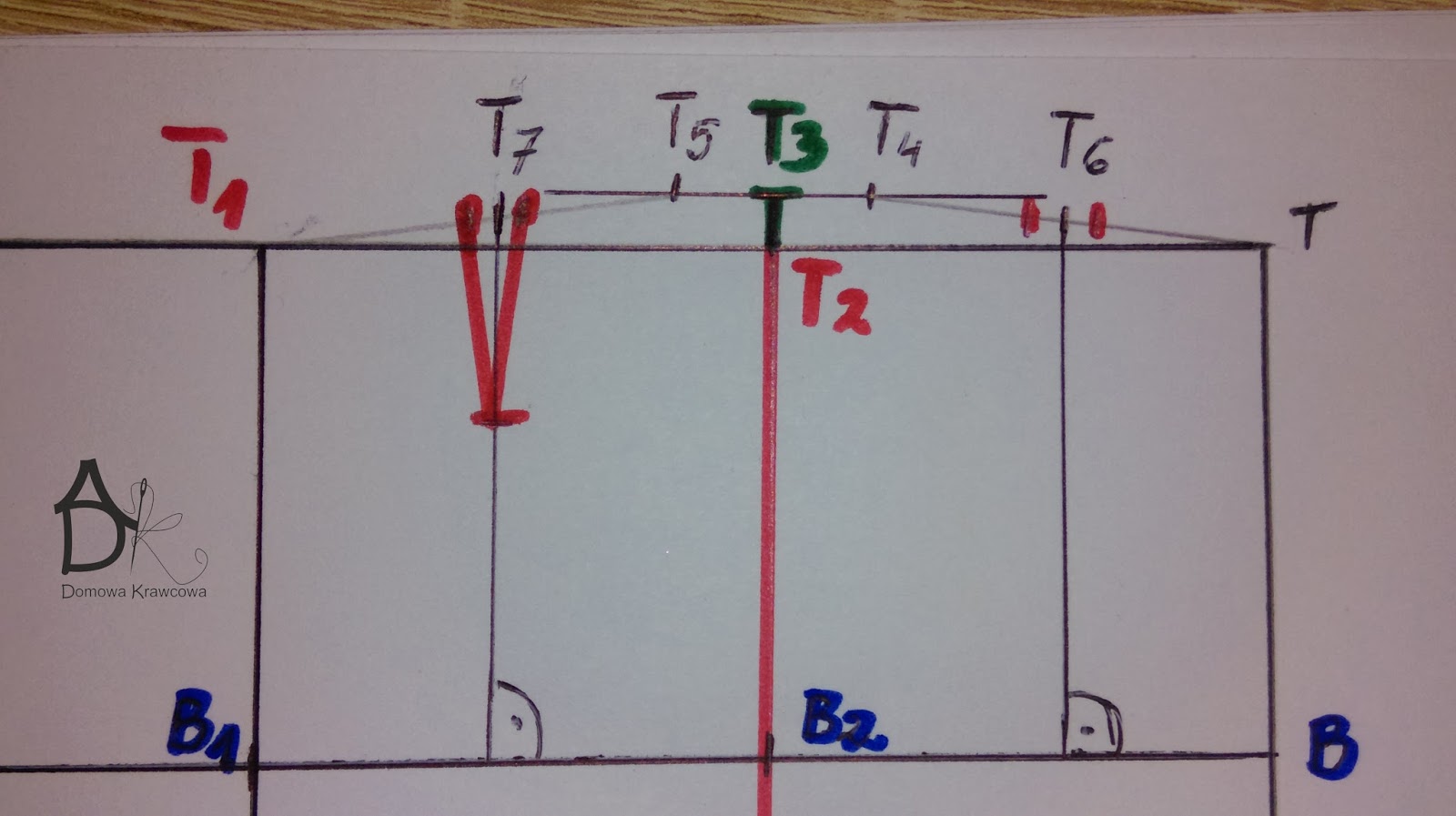

Z pkt T7 na linii pionowej odmierzamy długość 10,20cm i zaznaczamy długość zaszewki .

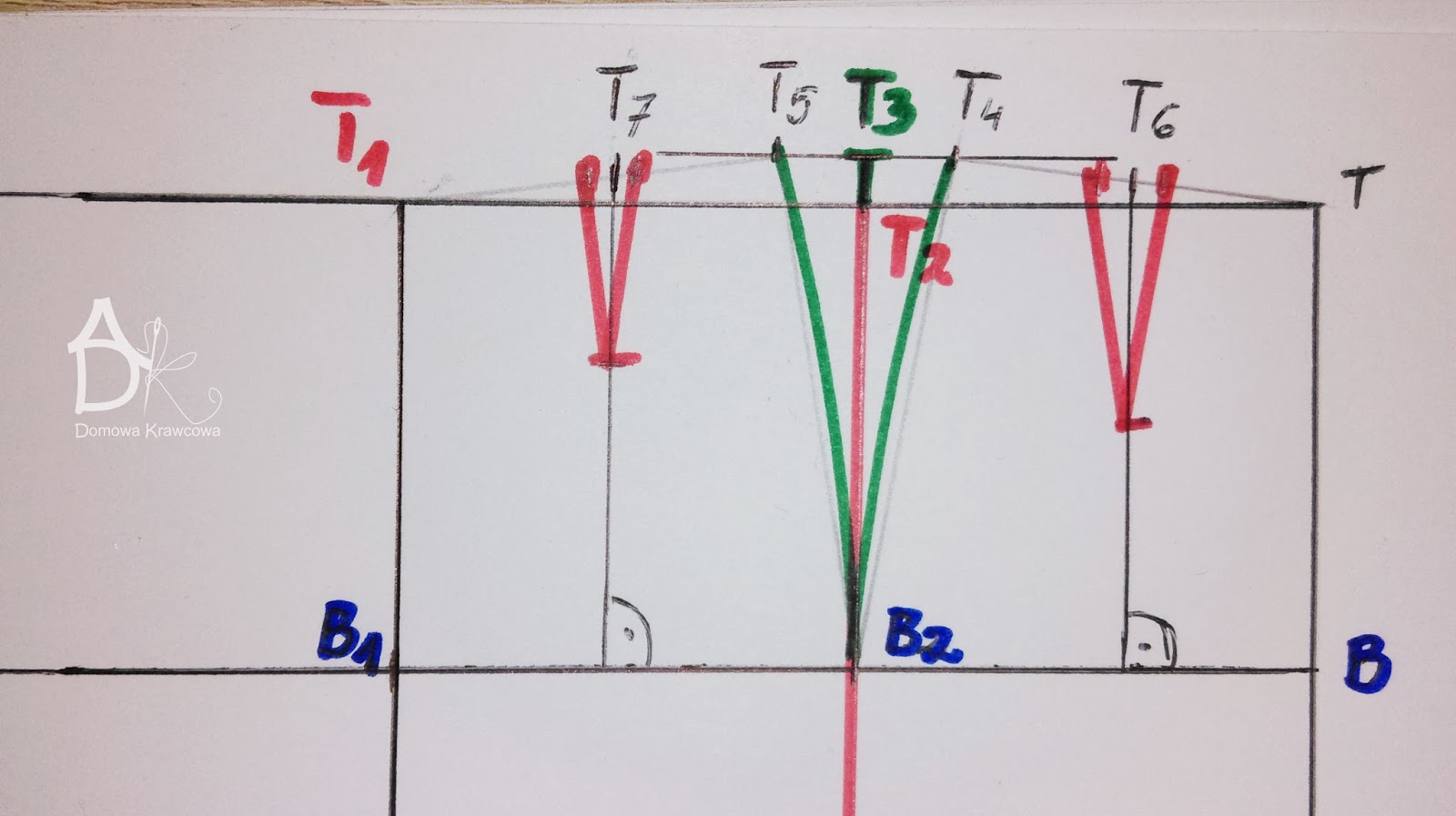

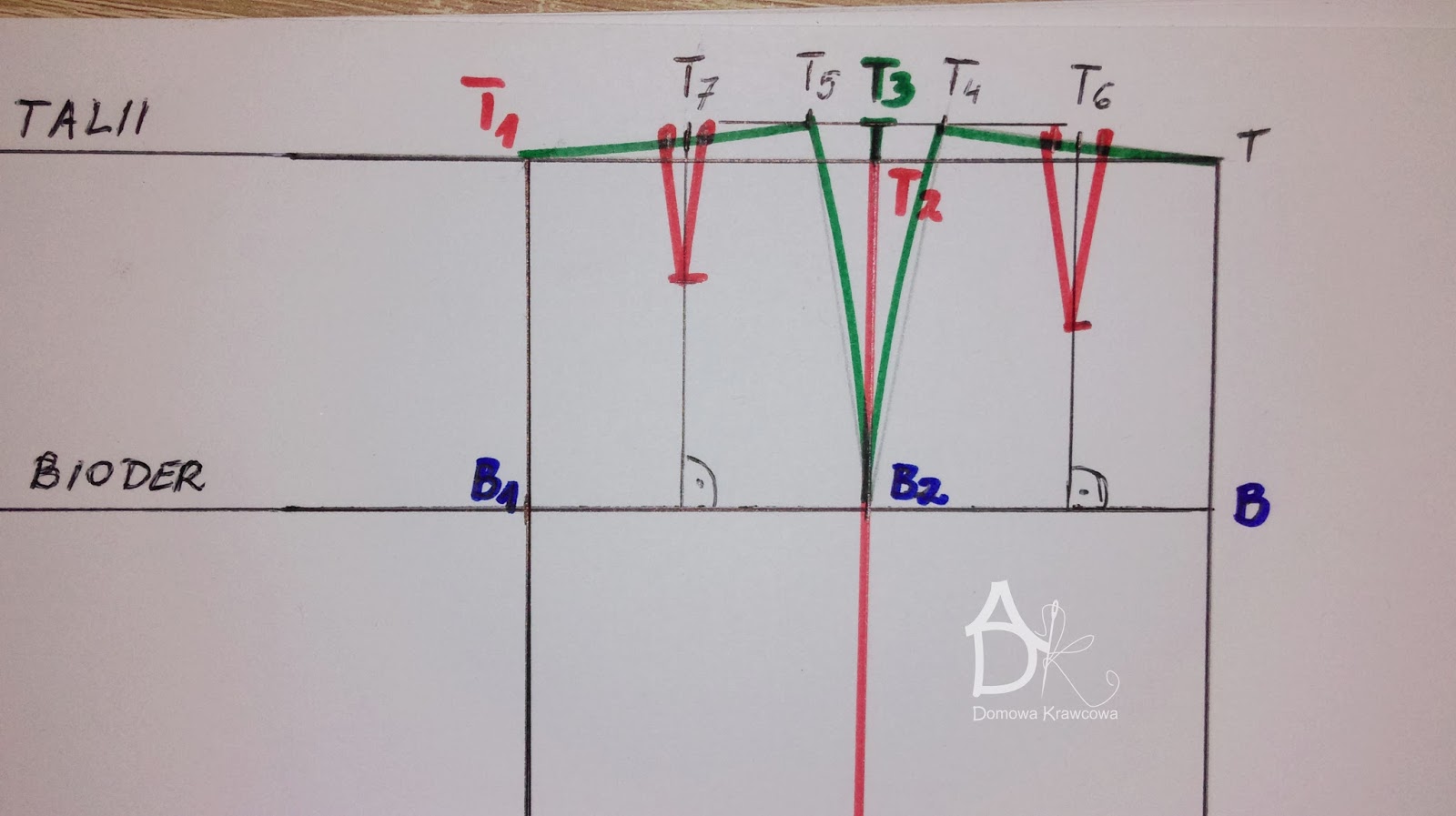

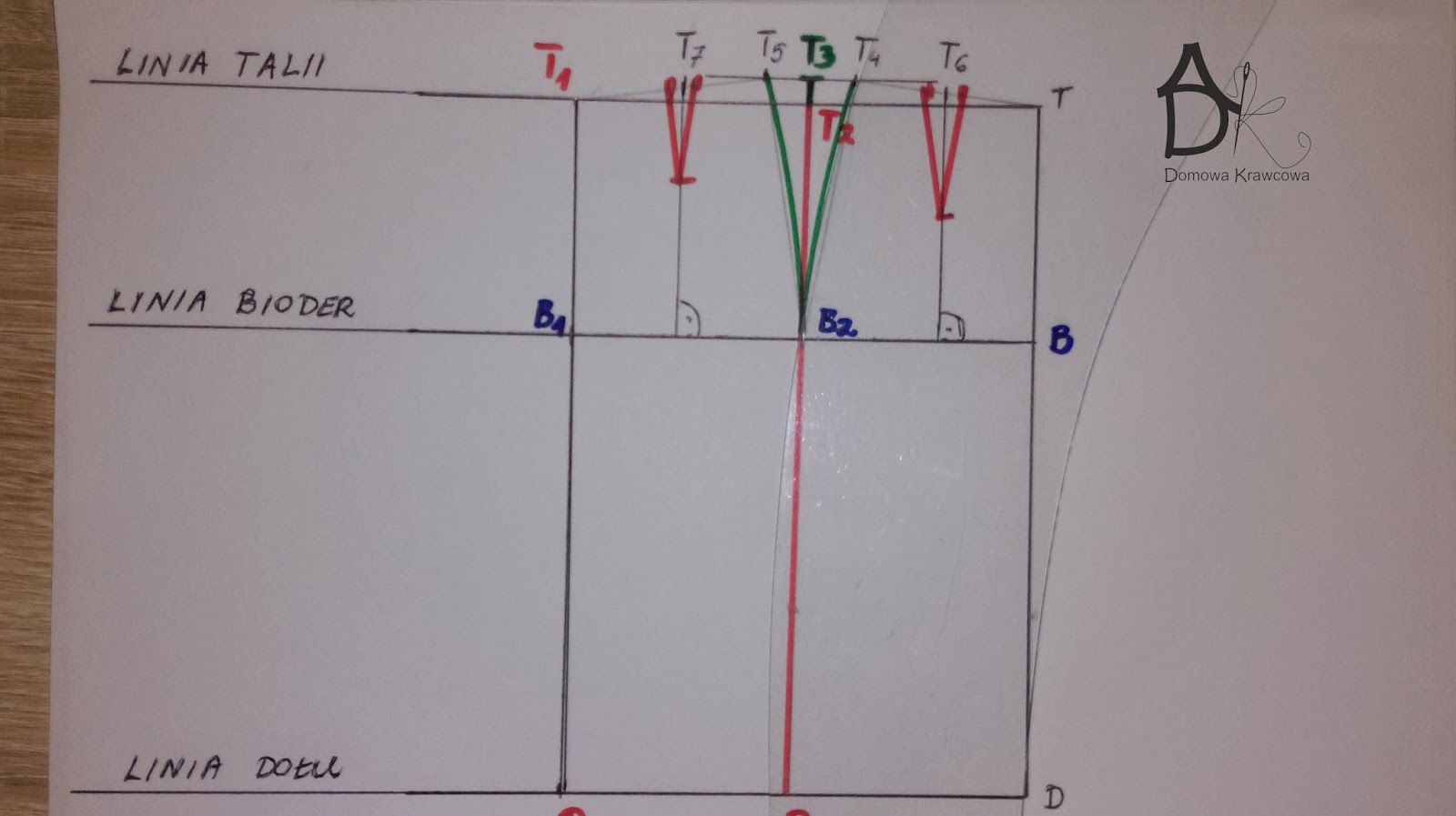

 Wykreślany zaszewkę. Łączymy ze sobą pkt T5 z B2 i T4 z B2.

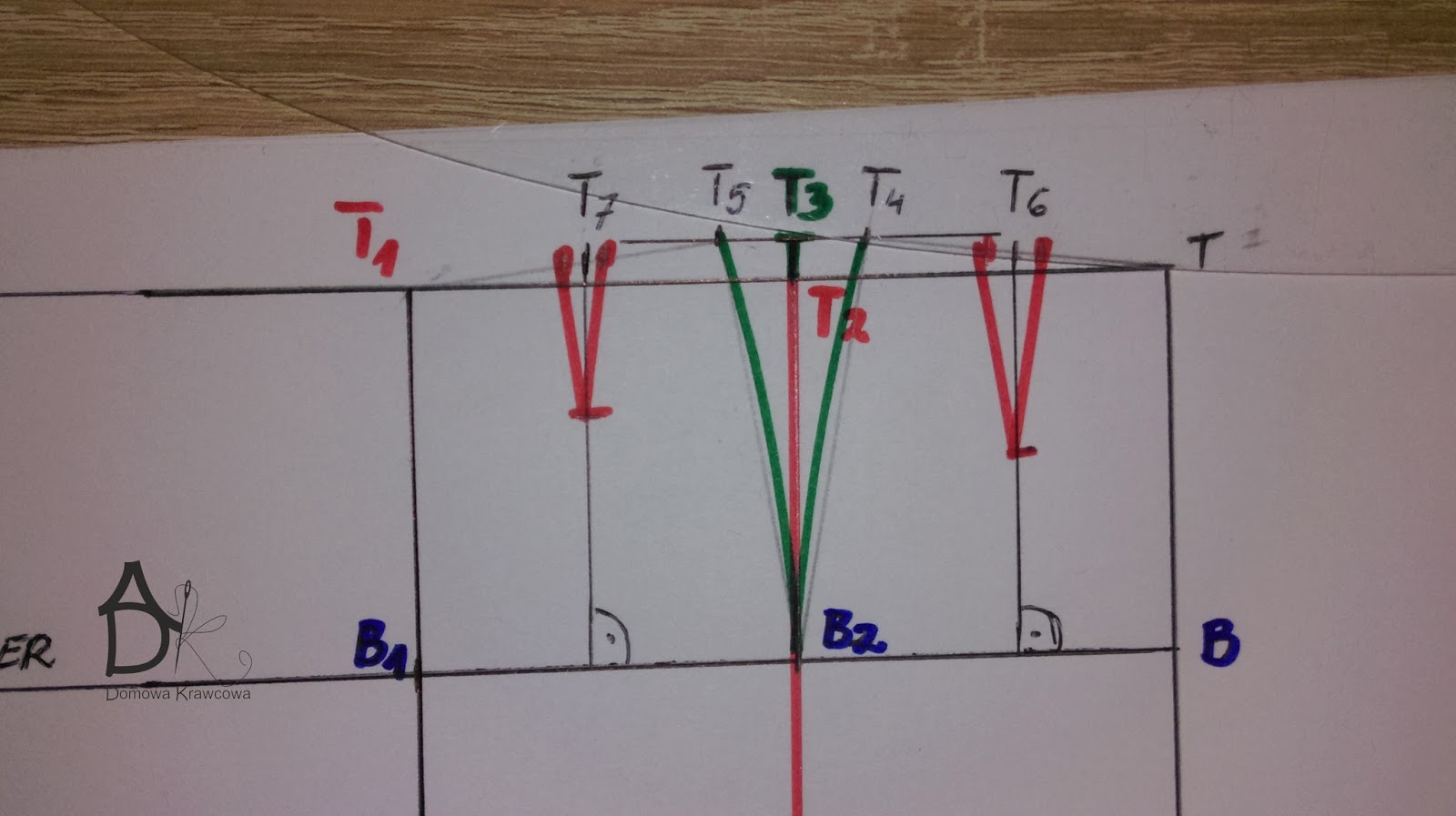

Teraz potrzebny będzie nam krzywik krawiecki do  wykreślenia łuków na linii boku.

Znowu bierzemy krzywik krawiecki i wykreślamy łuki na linii talii.

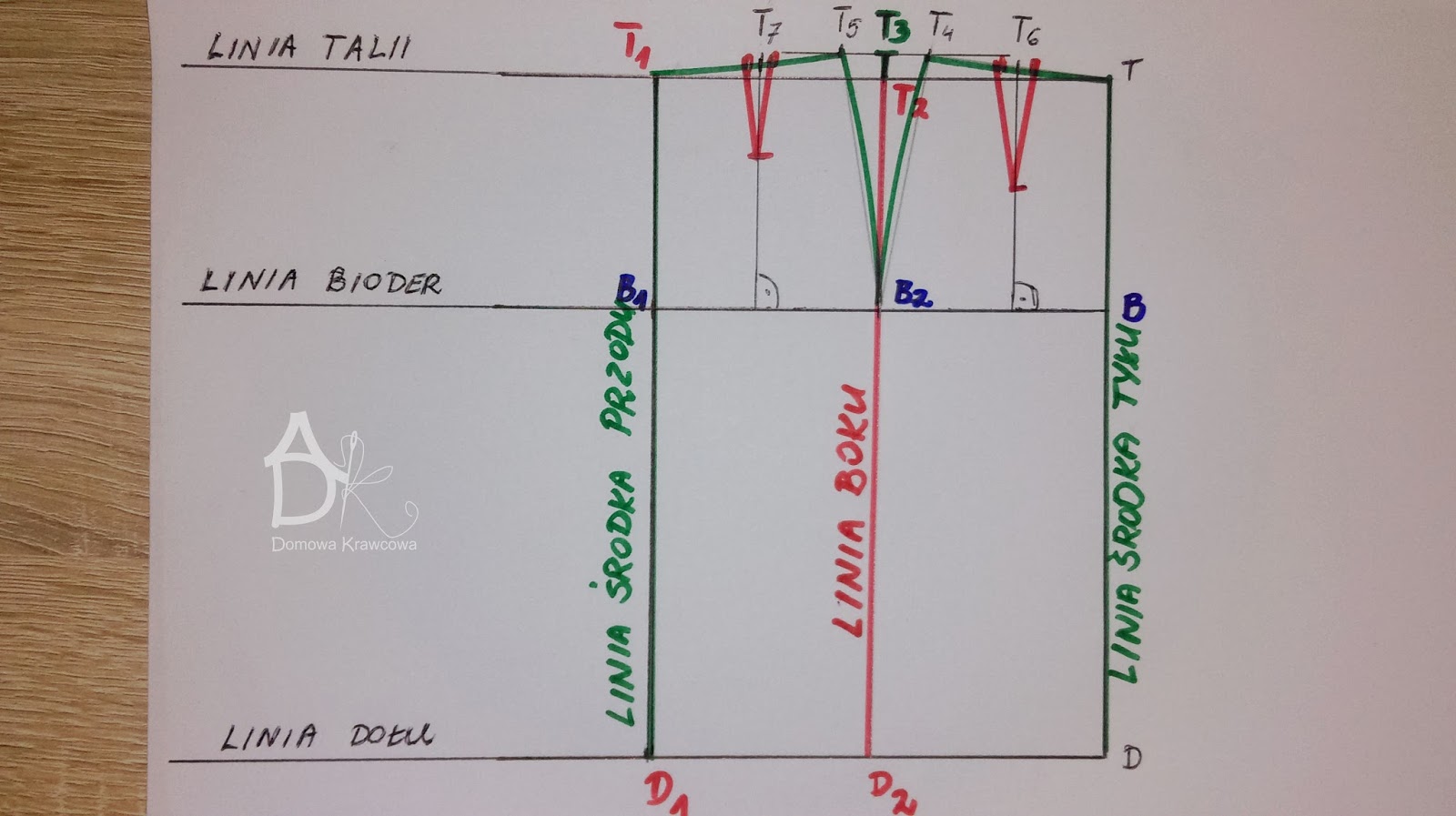

Mamy gotową konstrukcję spódnicy podstawowej. Jak dotrwaliście ze mną do końca to brawo. Zachowajcie tą siatkę konstrukcyjną ponieważ bardzo często będziemy z niej korzystać.

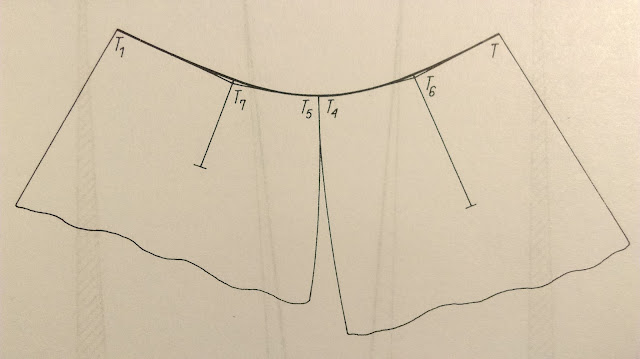

Teraz jeszcze zrobimy modelowanie linii podkroju talii przy zamknieciu zaszewek i złączeniu linii bocznych.

Nałóżcie papier typu pergamin na naszą formę i odrysujcie górą część spódnicy powyżej linii bioder.

Powycinajcie miejsca zaszewek i linie boku  i pozamykajcie.

Przykładamy krzywik na linii talii i nadajmy konturom formę właściwego przebiegu krzywych przy ich złączeniu.
